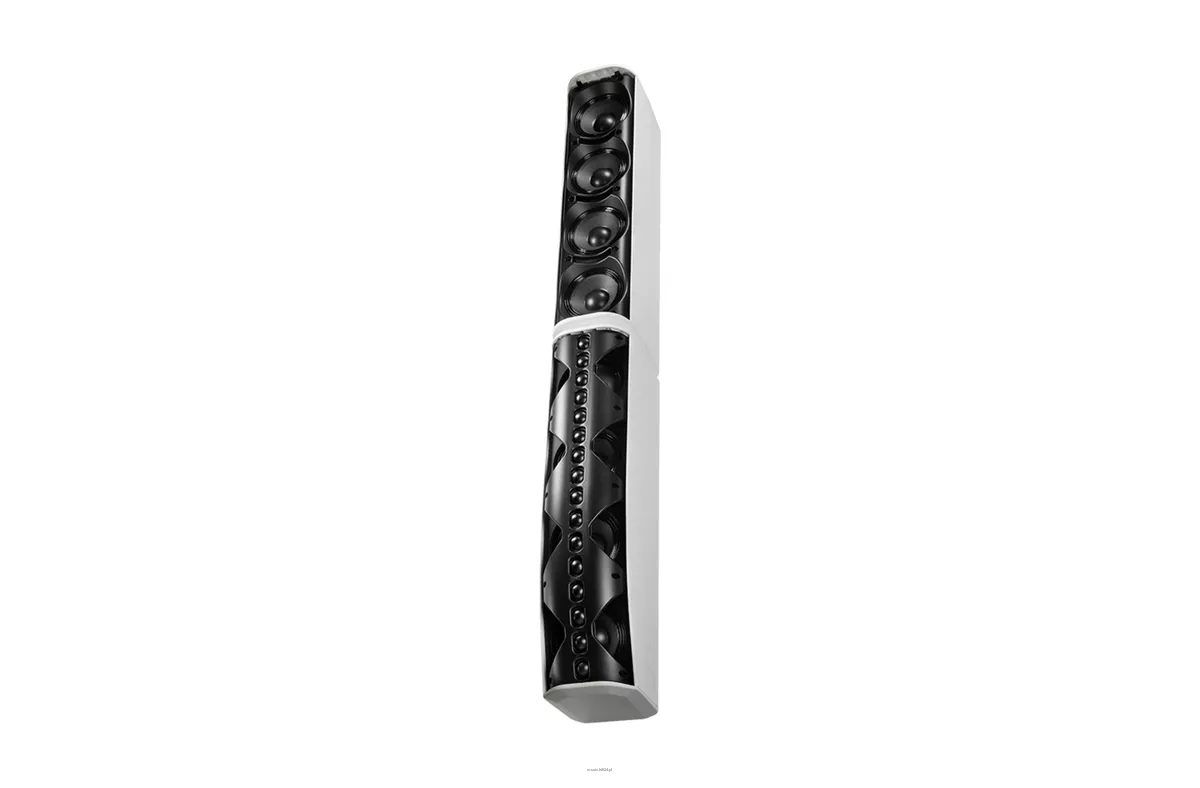

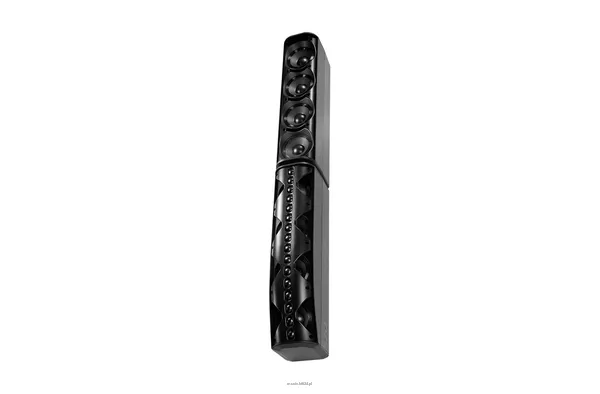

JBL CBT 70J-1 + 70JE-1 System Zestaw kolumnowy z modułem rozszerzającym, zaprojektowany specjalnie dla CBT 70J-1. Z wzmocnioną maskownicą.

CBT 70J-1 + 70JE-1 – Kompletny system kolumnowy z technologią Constant Beamwidth Technology

Dedykowany moduł rozszerzający do kolumny CBT 70J-1
Z wzmocnioną maskownicą dla większej trwałości w wymagających warunkach.

Po połączeniu z kolumną CBT 70J-1, moduł rozszerzający CBT 70JE-1 zapewnia:

rozszerzenie pasma niskich częstotliwości,
zwiększoną kontrolę kierunkowości,
wyższy poziom wyjściowy SPL.
Zestaw tworzy jednolitą kolumnę liniową z technologią Constant Beamwidth Technology™, która stanowi przełom w zakresie spójnej kontroli pokrycia pionowego. Dzięki zaawansowanemu analogowemu formowaniu wiązki i taperingowi amplitudy, system eliminuje efekt wąskiej wiązki i loby dźwiękowe poza strefą odsłuchu – typowe dla pasywnych kolumn liniowych.

Cechy zestawu:

Przetworniki CBT 70JE-1: 4 x 125 mm (5") głośniki niskotonowe o wysokiej mocy
Moc znamionowa CBT 70JE-1: 500 W
Wbudowana zwrotnica, zaprojektowana specjalnie do współpracy z CBT 70J-1
Płyta łącząca (Coupler Plate) do fizycznego połączenia kolumny i rozszerzenia – w zestawie
Rozszerzona kontrola kierunkowości:

do 400 Hz w zakresie ±20°
do 200 Hz z zauważalną eliminacją poza osią
Rozszerzone pasmo niskich częstotliwości: aż do 45 Hz
Zestaw przetworników dla całego systemu (CBT 70J-1 + 70JE-1):

16 kopułkowych głośników wysokotonowych 25 mm (1")
8 głośników niskotonowych 125 mm (5") o wysokiej mocy
Technologia Constant Beamwidth Technology™: stała kierunkowość aż do najwyższych częstotliwości, redukcja lobów dźwiękowych poza obszarem pokrycia
Przełączane pokrycie pionowe:

45° – zasięg średni
25° – zasięg daleki
Przełączane tryby brzmienia:

muzyczny – płaska charakterystyka
mowa – podbicie pasma średniego dla lepszej zrozumiałości
Akcesoria w zestawie:

płyta łącząca (Coupler Plate)
uchwyt ścienny z regulacją obrotu (pan) i pochylenia (tilt)
tylny układ punktów montażowych zgodny ze standardowymi uchwytami firm trzecich

Seria JBL CBT z technologią Constant Beamwidth Technology™
Nowa era pasywnych kolumn liniowych

Seria kolumn liniowych JBL CBT, oparta na przełomowej technologii Constant Beamwidth Technology™, to efekt wieloletnich, zaawansowanych badań inżynierów Harman. Nowatorskie rozwiązania zastosowane w tych głośnikach wyznaczają nowy standard w zakresie wydajności, wszechstronności i przystępności cenowej.

Stworzone z myślą o przestrzeniach, w których dotąd stosowano większe, kierunkowe kolumny punktowe, modele z serii CBT oferują wyjątkową jakość dźwięku, znacznie przewyższającą konkurencyjne systemy. Dzięki intuicyjnej konstrukcji i łatwości konfiguracji eliminują typowe trudności związane z nagłośnieniem – zapewniając klarowny, równomierny dźwięk tam, gdzie jest najbardziej potrzebny.

Constant Beamwidth Technology™ – nowa jakość wśród kolumn pasywnych

U podstaw serii JBL CBT leży innowacyjne podejście projektowe, które całkowicie redefiniuje możliwości kolumn pasywnych w zastosowaniach nagłośnieniowych. Dzięki opatentowanej technologii Constant Beamwidth Technology™, seria CBT wyznacza nowy standard – przekraczając ograniczenia tradycyjnych konstrukcji i oferując funkcje, które w wielu przypadkach pojawiają się po raz pierwszy w branży audio.

Wyzwanie

Tradycyjne kolumny pasywne mają poważne ograniczenia: ich charakterystyka kierunkowa zawęża się wraz ze wzrostem częstotliwości. Skutkuje to tym, że tylko część pasma dociera do słuchaczy znajdujących się poza osią główną kolumny. Interferencje między przetwornikami powodują zmienność odpowiedzi częstotliwościowej w zależności od kąta i odległości od głośnika – co oznacza, że każdy słuchacz słyszy inny balans tonalny.

Dodatkowo, powstawanie niekontrolowanych „lobów” dźwięku poza docelową strefą odsłuchu prowadzi do wzrostu pogłosu i spadku zrozumiałości mowy, negatywnie wpływając także na jakość muzyki.

Rozwiązanie

Technologia Constant Beamwidth Technology™ eliminuje te problemy, zapewniając równomierne pokrycie całego pasma częstotliwości w obrębie strefy odsłuchowej – niezależnie od pozycji słuchacza. To kluczowy element nowej generacji głośników kolumnowych, oferujących profesjonalną jakość dźwięku w zastosowaniach instalacyjnych i komercyjnych.

Rozwiązanie – Constant Beamwidth Technology™

Technologia Constant Beamwidth Technology™ skutecznie rozwiązuje problemy typowe dla tradycyjnych kolumn pasywnych, zapewniając stały kąt pokrycia w bardzo szerokim zakresie pasma. Modele z serii CBT oferują płynne i spójne pokrycie dźwiękiem – na poziomie porównywalnym z zaawansowanymi, znacznie droższymi systemami liniowymi.

Dzięki stałej kierunkowości, seria CBT gwarantuje jednolitą charakterystykę częstotliwościową zarówno na osi głównej, jak i poza nią, bez względu na odległość od głośnika. W praktyce oznacza to, że każdy słuchacz – niezależnie od miejsca w pomieszczeniu – doświadcza tej samej wysokiej jakości dźwięku.

Zalety asymetrycznego pokrycia w pionie

Zakładkowy (łukowaty) kształt kolumny w formie litery J, we współpracy z układem Constant Beamwidth Technology™, zapewnia asymetryczne pokrycie – podobne do tego, które oferują kosztowne systemy liniowe stosowane w nagłośnieniu koncertowym.

Kolumna typu J kieruje silnie skoncentrowany dźwięk w głąb pomieszczenia (na dalsze rzędy), jednocześnie rozprowadzając szerszy i mniej skupiony sygnał w kierunku przednich stref odsłuchowych.
Rezultatem jest spójny poziom głośności i równowaga tonalna w całej przestrzeni – od pierwszego rzędu aż po ostatni.

Wysoka skuteczność i szerokie pasmo przenoszenia

Dwudrożny model CBT 70J generuje wysoki poziom dźwięku, dorównując pod względem głośności większym kolumnom dwudrożnym. Jednocześnie zapewnia szerokie i równomierne pasmo przenoszenia w całym obszarze pokrycia – gwarantując klarowny, naturalny dźwięk zarówno dla muzyki, jak i mowy.

Moduł rozszerzający CBT 70JE

Moduł CBT 70JE służy do rozszerzenia możliwości kolumny CBT 70J, podwajając jej wysokość i znacząco zwiększając kontrolę kierunkowości. Dzięki temu zestaw utrzymuje spójne pokrycie dźwiękiem aż do niższych częstotliwości.
Dodatkowo, CBT 70JE poprawia reprodukcję basu, rozszerzając zakres niskich tonów całego systemu.

Wszechstronność konfiguracji

Wybieralne pokrycie w pionie, przełączane tryby muzyka/mowa, możliwość rozbudowy o moduł rozszerzający (dla lepszego basu i kontroli kierunkowości), asymetryczne pokrycie w pionie, wysoka skuteczność i szerokie pasmo przenoszenia — wszystko to sprawia, że CBT 70J to niezwykle wszechstronny głośnik, doskonale sprawdzający się w szerokim zakresie zastosowań instalacyjnych.

Regulowana charakterystyka dźwięku (Variable Voicing)

Przełącznik Music / Speech (dostępny we wszystkich modelach serii CBT) umożliwia szybkie i łatwe dostosowanie charakterystyki brzmienia.

Tryb Music zapewnia płaską, zrównoważoną odpowiedź częstotliwościową, idealną do odtwarzania muzyki.
Tryb Speech podbija pasmo średnie, poprawiając zrozumiałość mowy.
Dzięki temu, niezależnie od zastosowania, kolumny z serii CBT można w prosty sposób dostroić do aktualnych potrzeb.

Cechy produktu:

Opatentowana technologia Constant Beamwidth Technology™ gwarantuje stałą kierunkowość aż do najwyższych częstotliwości oraz eliminuje loby poza strefą pokrycia.
Przełączana charakterystyka dźwięku: tryb muzyczny (płaska odpowiedź częstotliwościowa) lub tryb mowy(podkreślenie pasma średniego).
Dynamic SonicGuard™ – zabezpieczenie przed przeciążeniem.
Wbudowany transformator 70V/100V oraz możliwość pracy w trybie 8 Ω.
W zestawie uchwyt ścienny z funkcją obrotu (pan) i pochylenia (tilt).

Specyfikacja techniczna – JBL CBT 70J-1 + CBT 70JE-1

Przetworniki:

Niskotonowe: 8 x 130 mm (5") – podwójny magnes neodymowy, cewka 38 mm (1,5"), powlekana membrana odporna na wilgoć, UV i sól, ekranowane
Wysokotonowe: 16 x 25 mm (1") – podwójny magnes neodymowy, zamknięty magnes, powlekana membrana odporna na wilgoć, UV i sól, ekranowane
Pasmo przenoszenia (–10 dB): 45 Hz – 20 kHz
Kąt pokrycia:

Pionowy (przełączany):

Tryb wąski: 25° (±10°)
Tryb szeroki: 45° (±10°)
Poziomy: 150° (±20°)
Czułość:

Tryb wąski:

Mowa: 98 dB @ 2.83V, 95 dB @ 2.0V (150 Hz – 8 kHz)
Muzyka: 94 dB @ 2.83V, 91 dB @ 2.0V (80 Hz – 18 kHz)
Tryb szeroki:

Mowa: 97 dB @ 2.83V, 94 dB @ 2.0V (100 Hz – 8 kHz)
Muzyka: 93 dB @ 2.83V, 90 dB @ 2.0V (70 Hz – 18 kHz)
Impedancja nominalna: 4 Ω
Moc znamionowa:

1000 W (4000 W szczytowa), 2 godziny
700 W (2800 W szczytowa), 100 godzin
Maksymalny poziom SPL (1 m):

Tryb wąski:

Mowa: 125 dB ciągły (131 dB szczytowy)
Muzyka: 121 dB ciągły (127 dB szczytowy)
Tryb szeroki:

Mowa: 124 dB ciągły (130 dB szczytowy)
Muzyka: 120 dB ciągły (126 dB szczytowy)
Obudowa: Korpus z ABS wzmacnianego włóknem szklanym, aluminiowa maskownica lakierowana
Odporność na warunki zewnętrzne:

Klasa IP55 (IEC529) przy zastosowaniu opcjonalnej pokrywy MTC-PC2
Odporność na promieniowanie UV, wilgoć i 200-godzinny test mgły solnej (ASTM G85)
Kolor: Czarny lub biały (wariant –WH)
Punkty montażowe:

20 punktów M6 (16 mm), 8 wykorzystywanych do montażu płyty łączącej
Możliwość zastosowania uchwytów OmniMount™ serii 60.0 i 120.0
Dodatkowe 12 punktów M6 do zawieszenia na oczkach stalowych lub hakach
Montaż:

Płyta łącząca (Coupler Plate) do montażu CBT 70J-1 z CBT 70JE-1 w jednej kolumnie
Punkt mocowania kompatybilny z uchwytem obrotowo-pochylnym (w zestawie z CBT 70J-1)

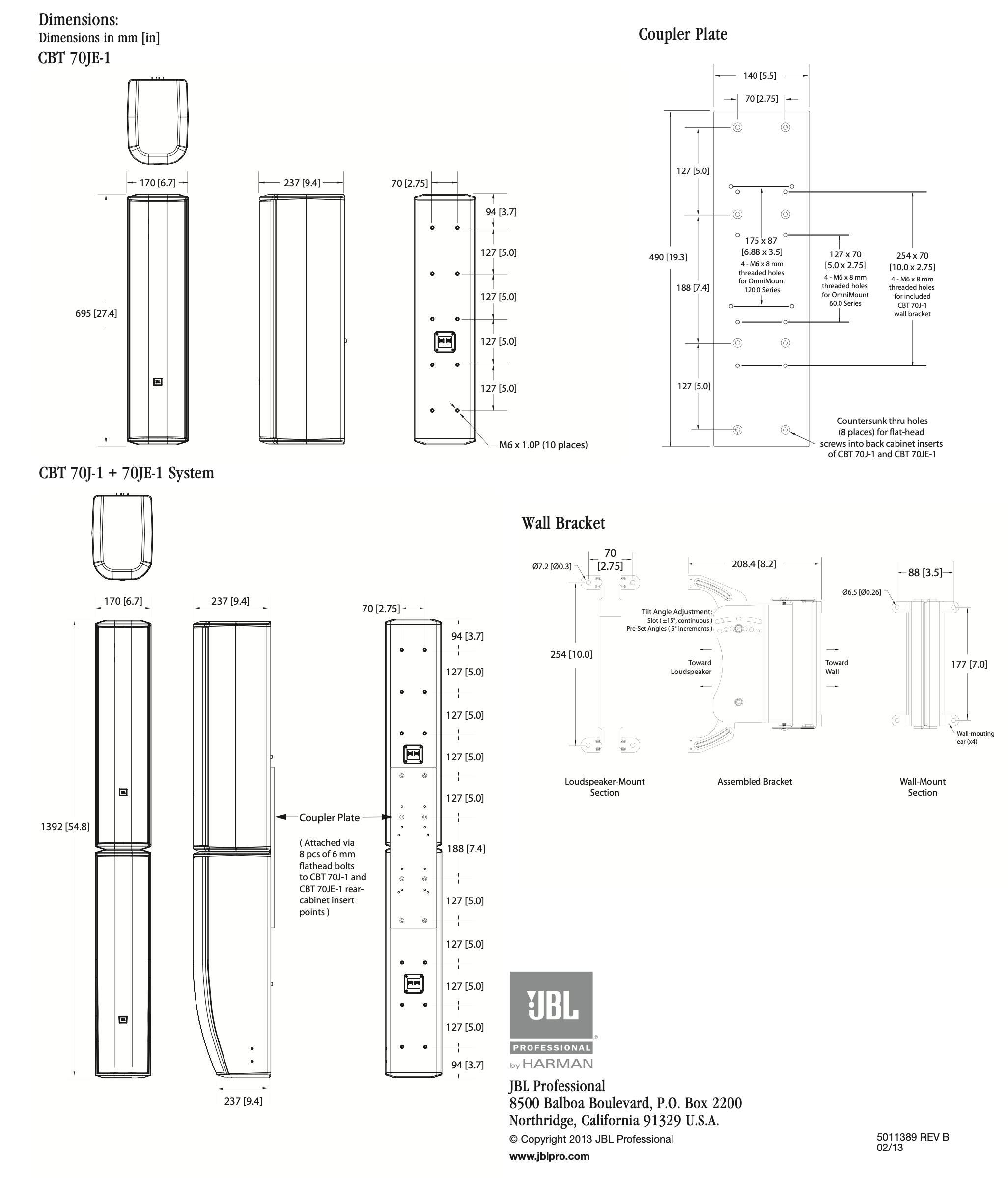

Wymiary (W × S × G): 1388 × 170 × 237 mm (54,8 × 6,7 × 9,3 cala)
Waga netto: 20,4 kg (45 lbs)
Akcesoria w zestawie:

Płyta łącząca (Coupler Plate – w zestawie z CBT 70JE-1)
Uchwyt ścienny obrotowo-pochylny (w zestawie z CBT 70J-1)
Akcesoria opcjonalne:

MTC-PC2 – pokrywa panelu złączy
MTC-CBT-SMB1 – uchwyt do montażu na statywie 35 mm (musi to być stabilny statyw do cięższych zestawów)
MTC-CBT-FM2 – niski uchwyt wpuszczany

Specyfikacja modułu rozszerzającego CBT 70JE-1 (samodzielnie):

Przetworniki: 4 x 130 mm (5") LF
Pasmo przenoszenia (–10 dB): 45 Hz – 700 Hz
Czułość (2.83V @ 1 m):

Pełna przestrzeń: 90 dB
Połowa przestrzeni (ściana): 96 dB (65 Hz – 300 Hz)
Impedancja nominalna: 8 Ω
Moc znamionowa:

500 W (2000 W szczytowa), 2 godz.
350 W (1400 W szczytowa), 100 godz.
Maksymalny SPL: 117 dB
Waga netto: 8,2 kg (18 lbs)
