TS-D1100-MU 1CE – Jednostka centralna systemu konferencyjnego

Jednostka TS-D1100-MU stanowi serce cyfrowego systemu konferencyjnego TOA. Została zaprojektowana tak, aby umożliwić szybki montaż przy minimalnej liczbie kabli oraz łatwy demontaż i przechowywanie. Połączenie z jednostkami przewodniczącego i delegatów odbywa się za pomocą prostych złączy i przewodów CAT5e STP w konfiguracji łańcuchowej (daisy chain).

Urządzenie oferuje funkcję nagrywania, sterowanie z poziomu komputera oraz szybkie potwierdzenie poprawności połączeń (one-touch connection). Do systemu można podłączyć do 246 jednostek przewodniczących lub delegatów, a dla większych instalacji istnieje możliwość rozszerzenia o do 5 jednostek podrzędnych TS-D1000-SU, tworząc w pełni zintegrowany system konferencyjny.

Wbudowany system FBS (Feedback Suppression) skutecznie eliminuje sprzężenia akustyczne, zapewniając czysty i wyraźny dźwięk. Urządzenie obsługuje do 8 mikrofonów z funkcją priorytetu mowy. Zastosowany rejestrator MP3umożliwia nagrywanie przebiegu konferencji bezpośrednio na pamięć USB (do 32 GB) lub do wewnętrznej pamięci (1 GB).

Ustawienia trybu pracy systemu można wygodnie konfigurować poprzez przeglądarkę internetową po podłączeniu komputera.

W odpowiedzi na rosnące znaczenie spotkań hybrydowych, jednostka TS-D1100-MU została wyposażona w zintegrowany interfejs audio USB, który umożliwia płynną współpracę z uczestnikami online.

Oprogramowanie sterujące może być opracowane na zamówienie.

Najważniejsze cechy:

Jednostka główna systemu konferencyjnego
Łatwy montaż i obsługa
Sterowanie do 246 jednostek konferencyjnych
Ustawienia funkcji: liczba aktywnych mikrofonów, automatyczne wyłączanie mikrofonów, priorytet mowy, tłumienie sprzężeń
Nagrywanie na pamięć USB (32 GB) lub do pamięci wewnętrznej (1 GB)
Wbudowany interfejs audio USB
Tryb przypisywania identyfikatorów (ID)
Możliwość montażu w szafie rack (z uchwytami MB-TS920 – opcja)

Specyfikacja techniczna – TS-D1100-MU 1CE

Zasilanie: 100 – 240 V AC, 50 / 60 Hz

Pobór mocy: ≤ 60 W

Pasmo przenoszenia: 100 Hz – 13 kHz

Interfejs sieciowy (Network I/F): 10BASE-T / 100BASE-TX (Auto-Negotiation), złącze RJ45

Protokoły sieciowe: TCP, HTTP, DHCP, ARP (APIPA), UDP (mDNS), UPnP

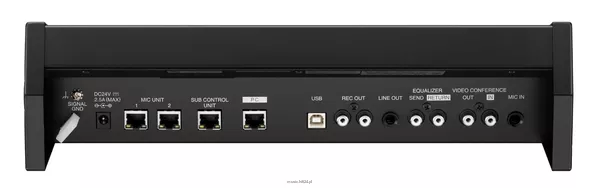

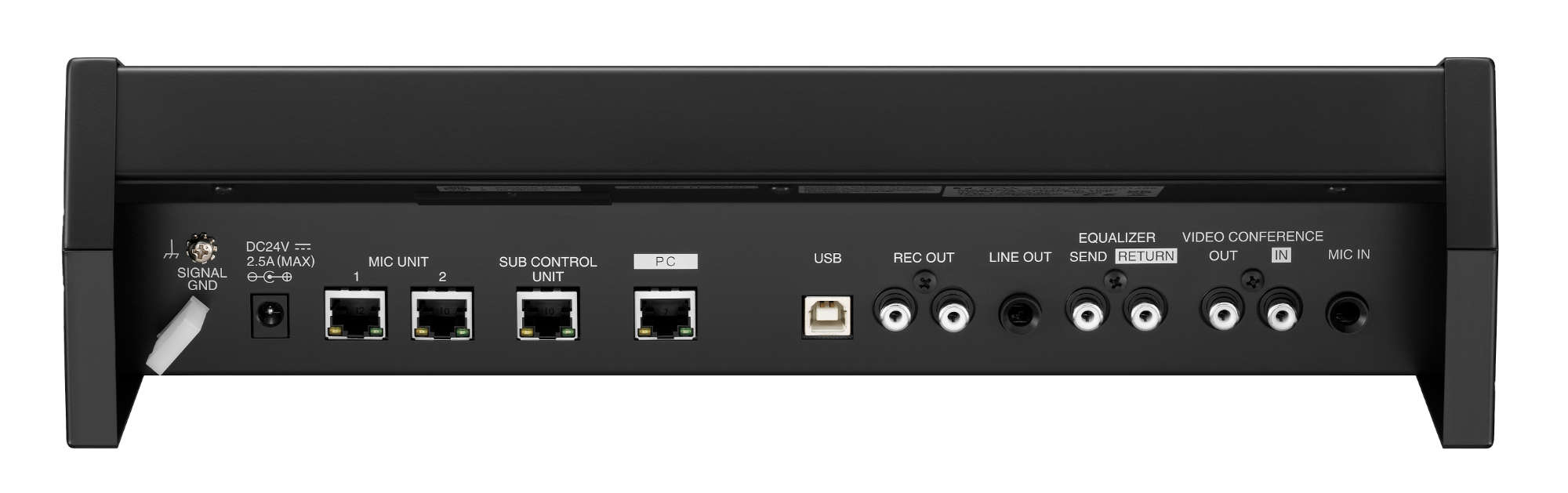

Podłączane urządzenia:

Do 32 jednostek konferencyjnych (1 × RJ45)
Do 5 jednostek podrzędnych (1 × RJ45)
1 komputer PC (1 × USB)
Wejścia audio:

1 × mikrofon (niezbalansowany, jack 6,3 mm)
1 × terminal EQ insert (niezbalansowany, RCA)
1 × terminal systemu wideokonferencyjnego (niezbalansowany, RCA)
Wyjścia audio:

1 × line out (niezbalansowany, jack 6,3 mm)
1 × rec out (niezbalansowany, RCA)
1 × słuchawkowe (jack 3,5 mm mini)
1 × terminal EQ insert (niezbalansowany, RCA)
1 × terminal systemu wideokonferencyjnego (niezbalansowany, RCA)

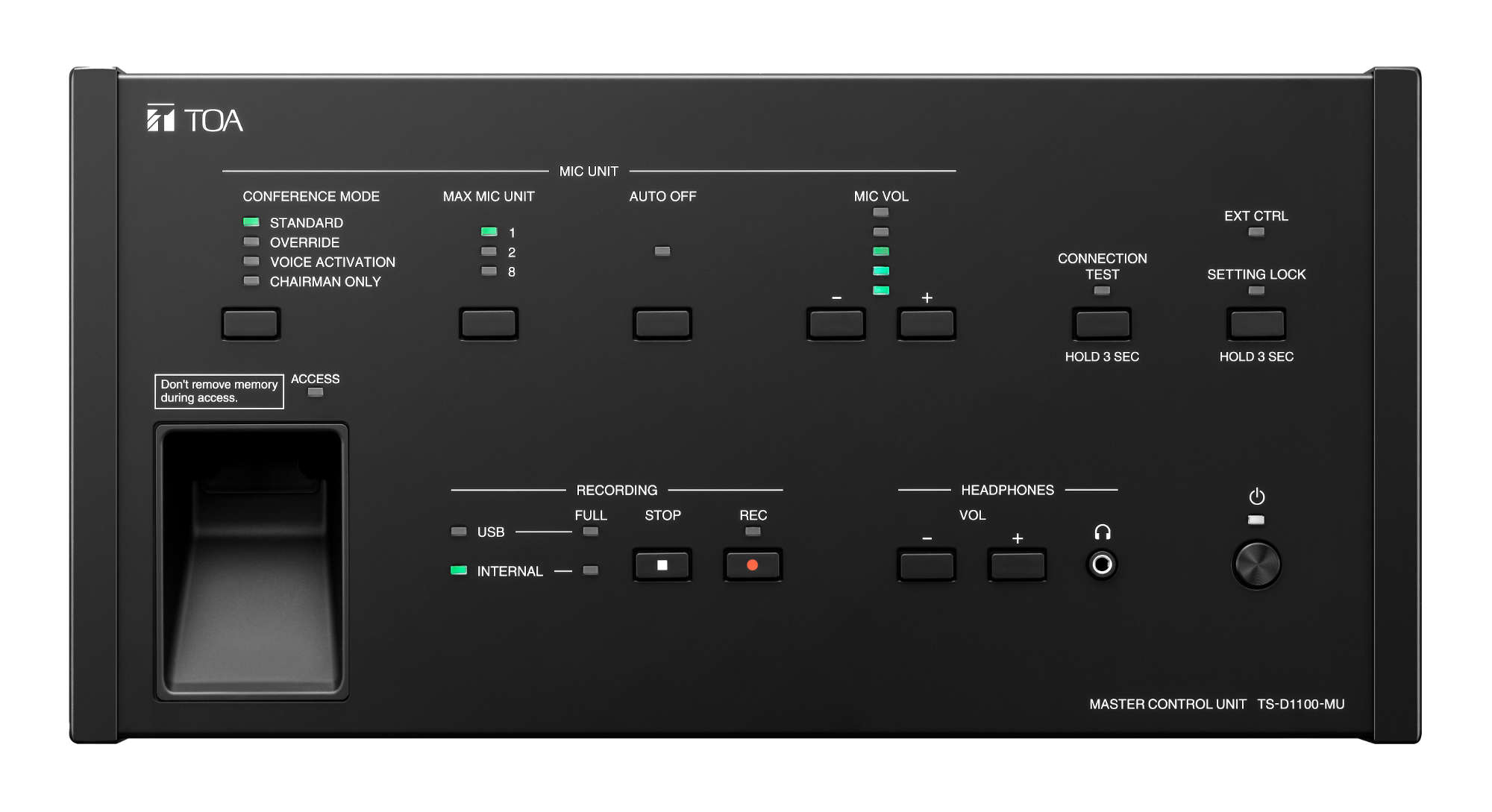

Elementy sterujące:
Wybór trybu konferencji, liczby aktywnych mikrofonów, funkcji automatycznego wyłączania mikrofonu, regulacja głośności głośnika monitorującego jednostek konferencyjnych, blokada ustawień, regulacja głośności słuchawek, test połączenia, start/stop nagrywania.

Zakres temperatury pracy: 0°C – +40°C

Materiał obudowy:
Stal malowana proszkowo, kolor czarny

Wymiary (S × W × G): 361 × 100,4 × 184,2 mm

Waga: 2,2 kg

Zniekształcenia harmoniczne (THD): < 0,5 %

Wskaźniki (LED):
Zasilanie, tryb konferencji, liczba otwartych mikrofonów, automatyczne wyłączanie mikrofonu, poziom głośnika monitorującego, test połączenia, sterowanie zewnętrzne, blokada ustawień, status nagrywania, ostrzeżenie o pojemności pamięci USB, ostrzeżenie o pojemności pamięci wewnętrznej, LINK/ACT, 10BASE-T/100BASE-TX.

Jednostka centralna TS-D1100-MU

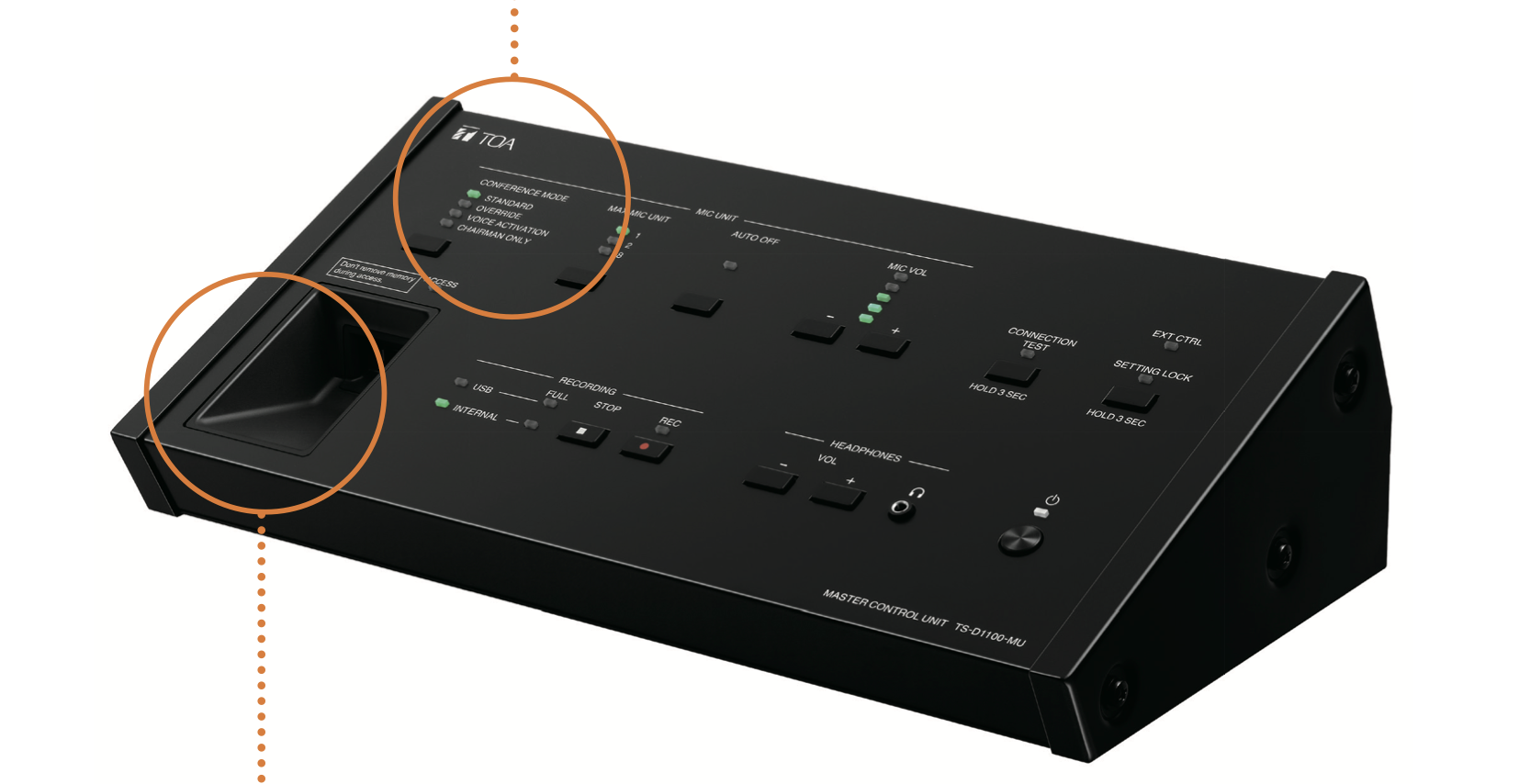

Tryby pracy
Wybierz spośród wielu trybów działania, aby dopasować system do stylu prowadzenia spotkania – dostępne są m.in. tryb z priorytetem jednostki delegata, automatyczne włączanie mikrofonu po wykryciu głosu (voice-activated) oraz tryb prezentacyjny wyłącznie dla przewodniczącego.

W każdym z trybów system zapewnia czysty, wyraźny dźwięk dzięki wbudowanym głośnikom jednostek konferencyjnych.

Wbudowane nagrywanie audio

Spotkania mogą być nagrywane w formacie MP3 bezpośrednio na pamięć USB lub do wewnętrznej pamięci urządzenia (czas nagrania do 18 godzin).

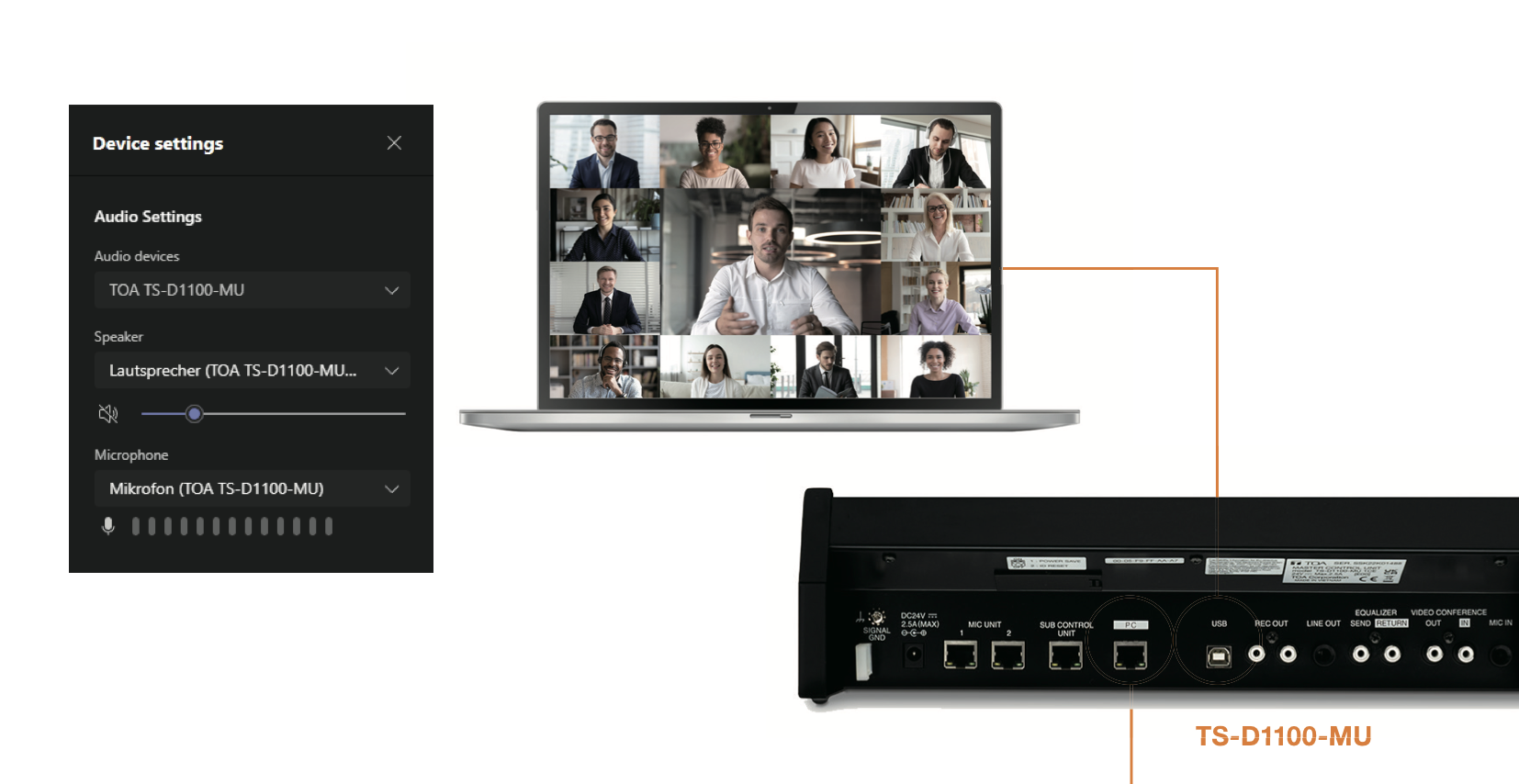

Konferencje hybrydowe – łatwa konfiguracja

Połączenie USB
Bezpośrednie podłączenie do komputera przez USB umożliwia dwukierunkową transmisję dźwięku podczas spotkań i konferencji online.

Aplikacja przeglądarkowa

Wbudowana aplikacja dostępna przez przeglądarkę internetową umożliwia wygodne zarządzanie systemem. Zaawansowane ustawienia można wprowadzać bezpośrednio z komputera lub tabletu.

Najważniejsze cechy

Jednostka centralna (Master Control Unit) umożliwia konfigurację i zarządzanie konferencją w różnych trybach pracy z opcjonalnym wsparciem poprzez przeglądarkę internetową
Jednostki mikrofonowe dostępne w wersjach z wbudowanym głośnikiem lub bez
Jednostka przewodniczącego wyposażona w funkcję priorytetu mowy
Dedykowana jednostka głośnikowa zapewnia zasięg dźwięku w promieniu ok. 3 metrów
Automatyczne wyłączanie mikrofonów możliwość dezaktywacji nieużywanych mikrofonów po 30 sekundach
Aktywacja głosem (Voice Activation) rozpocznij mowę bez konieczności naciskania przycisku
Indywidualna regulacja głośności osobne sterowanie poziomem głośnika i słuchawek
Funkcja nagrywania zapis nagrań w pamięci wewnętrznej (1 GB) lub na pamięci USB (do 32 GB)
Wbudowany 7-punktowy automatyczny system tłumienia sprzężeń (Feedback Suppression)

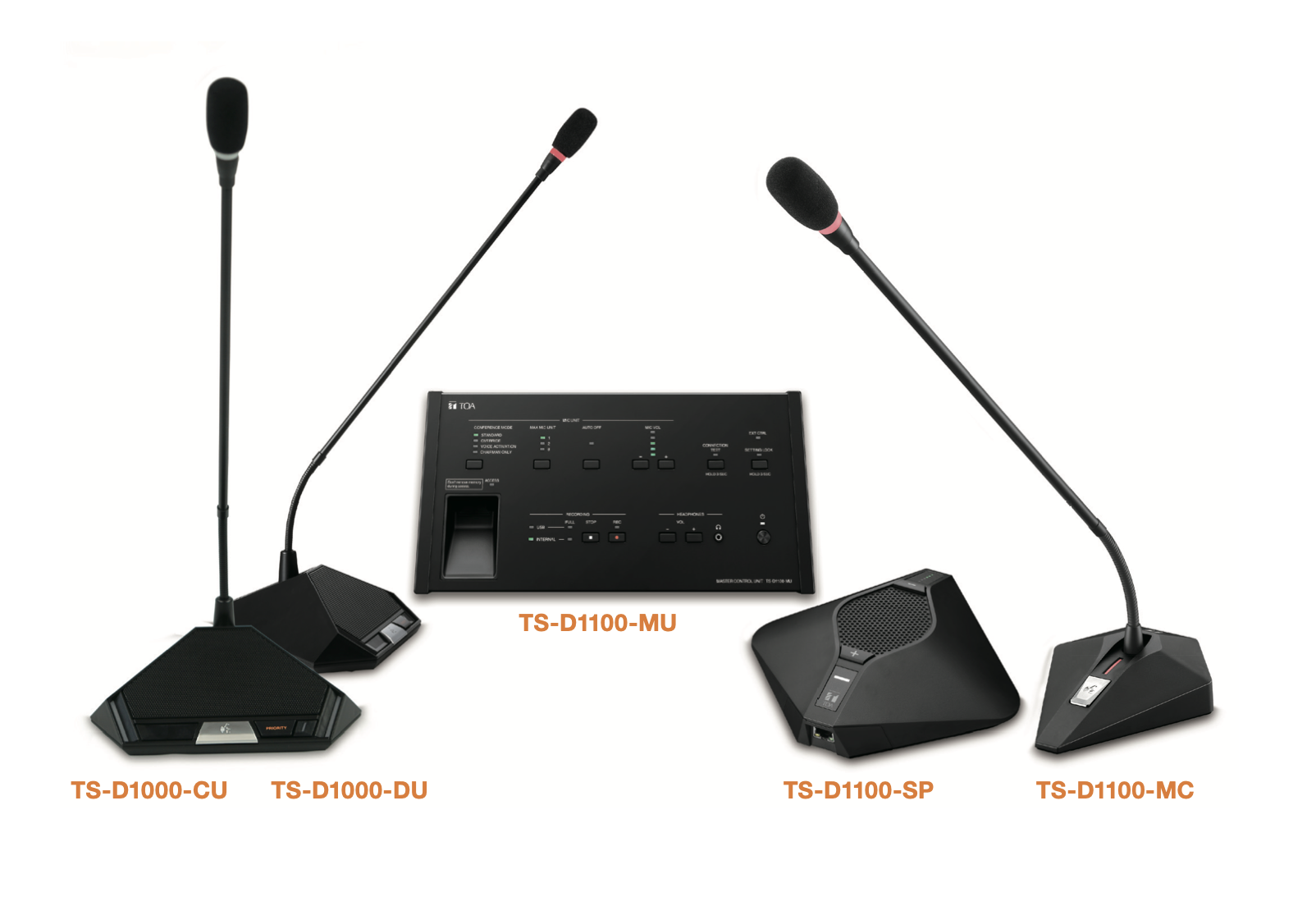

Cechy serii TS-D1100

Wysokiej jakości dźwięk i elegancki design
Seria TS-D1100 to nowa generacja samodzielnych systemów konferencyjnych, łączących eleganckie wzornictwo z doskonałą jakością dźwięku. Urządzenia oferują szereg funkcji ułatwiających prowadzenie spotkań w sposób płynny i profesjonalny.

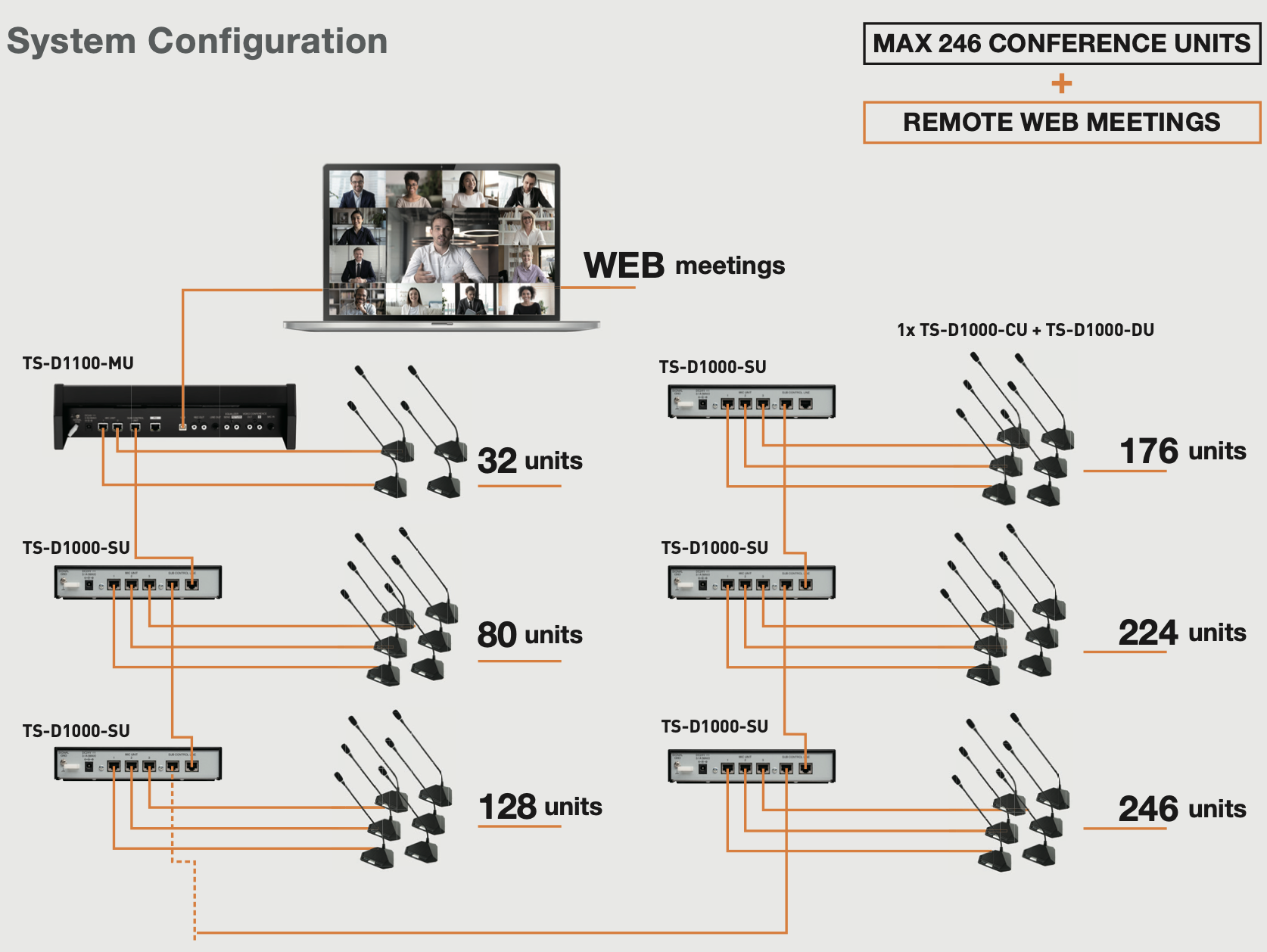

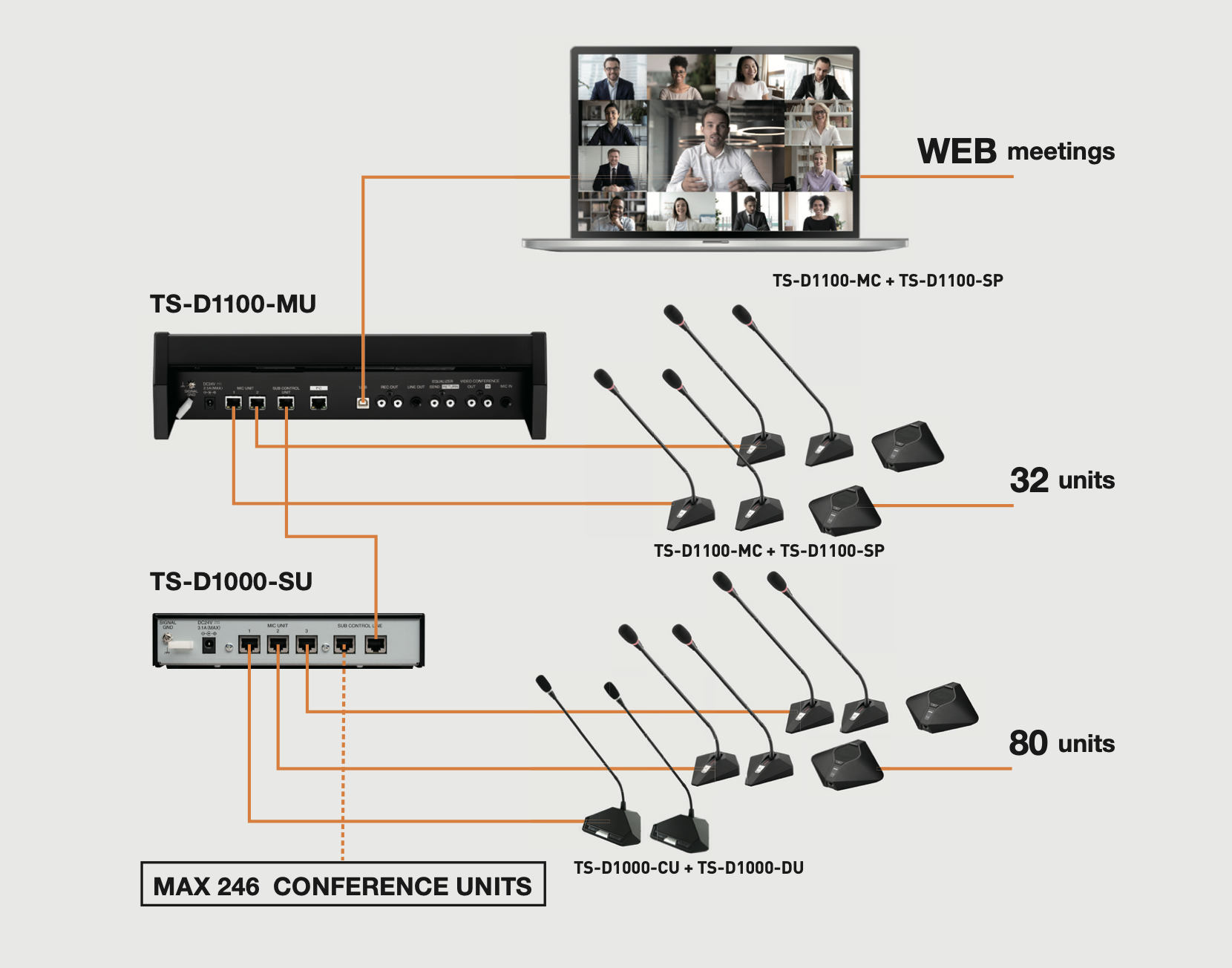

Do systemu można podłączyć do 246 jednostek konferencyjnych za pomocą przewodów CAT5 w prostej konfiguracji łańcuchowej (daisy chain). Wbudowany system tłumienia sprzężeń akustycznych (Feedback Suppression) zapewnia wyraźną i niezakłóconą komunikację.

Użytkownik może dopasować system do swoich potrzeb – wybierać spośród różnych długości mikrofonów, rozszerzać połączenia za pomocą jednostek przedłużających, a także rozbudować system o dodatkowe jednostki konferencyjne, wykorzystując do 5 jednostek podrzędnych (Sub Control Units).

Panel sterowania wyposażono wyłącznie w niezbędne przyciski, co pozwala uczestnikom skupić się na mówcy. Cały system został zaprojektowany tak, by być maksymalnie dyskretny i elegancki, nie rozpraszając uwagi podczas spotkania.

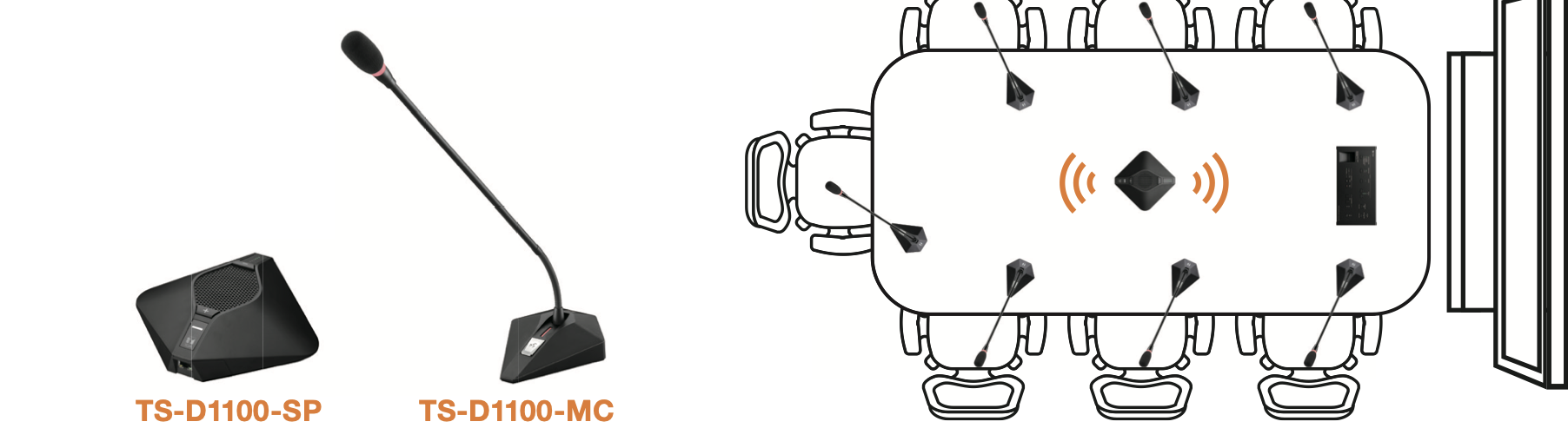

Kompaktowa konfiguracja systemu

TS-D1100MC & SP

Aby uzyskać bardziej oszczędny i funkcjonalny układ systemu konferencyjnego, oferujemy kompaktowe jednostki mikrofonowe połączone z pojedynczym modułem głośnikowym, który zapewnia skuteczne nagłośnienie w promieniu do 3 metrów w sali konferencyjnej.
